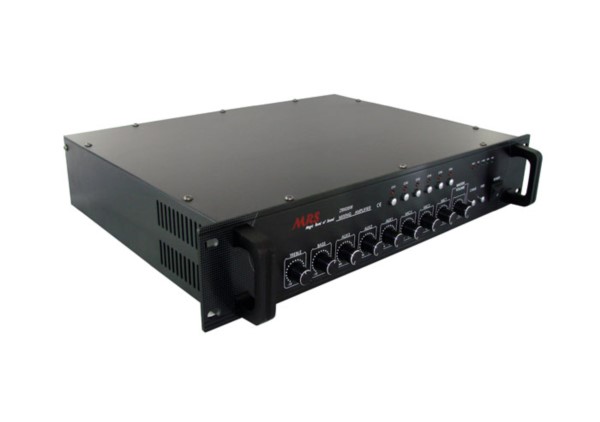

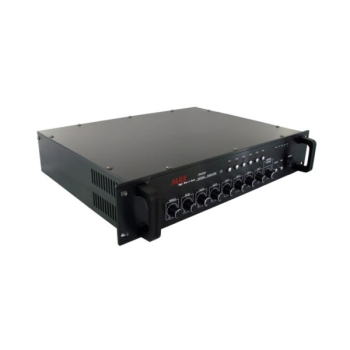

Wzmacniacz MRS PA ZB606W 60W 6-strefowy

Wzmacniacz miksujący ZB606W to 6-strefowy wzmacniacz o mocy 60 W. Wzmacniacz wyposażony jest w wejścia: 3 x MIC, 3 x AUX  oraz wyjście do podłączenia wzmacniacza wspomagającego.

Sygnał w każdej z sześciu stref może być załączany niezależnie, za pomocą przycisków na płycie czołowej wzmacniacza. Niezależnie od sześciu wyjść strefowych, posiadają także wyjście główne końcówki mocy w wersji niskoimpedancyjnej

  Wzmacniacz posiada regulację barwy dźwięku w postaci odrębnej regulacji basów i sopranów. Wzmacniacze wyposażono w wyjścia: COM, 4-16 Ω, jak również w  zabezpieczenie Przeciwzwarciowe, Przeciwprzeciążeniowe

Wzmacniacz zasilany napięciem sieciowym 220-240V

   Przeznaczony do nagłaśniania korytarzy, pomieszczeń, miejsc użyteczności publicznej, sal konferencyjnych, restauracji, klubów fitness, saun itp

Dane techniczne

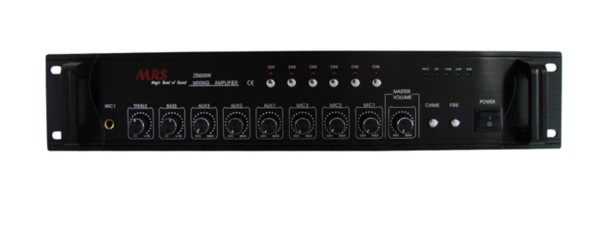

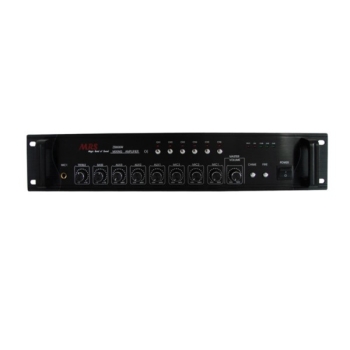

Opis przedniego panelu:

1. Przycisk zasilania włącz/wyłącz

2. Pokrętło regulacji wysokich tonów

3. Pokrętło regulacji niskich tonów

4. AUX-3: pokrętło do regulacji poziomu natężenia głosu na wyjściu AUX-3 gniazd tylniego panelu (19)

5. AUX-2: pokrętło do regulacji poziomu natężenia głosu na wyjściu AUX-2 gniazd tylniego panelu (18)

6. AUX-1: pokrętło do regulacji poziomu natężenia głosu na wyjściu AUX-1  gniazd tylniego panelu (17)

7. MIC-3: pokrętło do regulacji poziomu natężenia głosu trzeciego mikrofonu podłączonego do gniazda MIC3 tylniego panelu.

8. MIC-2: pokrętło do regulacji poziomu natężenia głosu drugiego mikrofonu podłączonego do gniazda MIC2 tylniego panelu.

9. MIC-1: pokrętło do regulacji poziomu natężenia głosu pierwszego mikrofonu podłączonego do gniazda MIC1 panelu przedniego.

10. Wybór głośnika: Te przyciski służą do wyboru strefy: dioda LED sygnalizuje która strefa jest aktualnie aktywna. Można wybrać do 6 stref jednocześnie

11. Diody sygnalizacyjne LED.

12. Gniazdo do podłączenia mikrofonu 1.

13. Główny regulator głośności: pokrętło poziomu natężenia dźwięku całego wzmacniacza (reguluje głośność wszystkich wyjść jednocześnie)

27. Sygnał gongu

28. MANUAL FIRE - ręczne wywołanie alarmu (po przyciśnięciu tego przycisku rozlegnie się dźwięk alarmowy. Ta funkcja może mieć zastosowanie np. w trakcie pożaru)

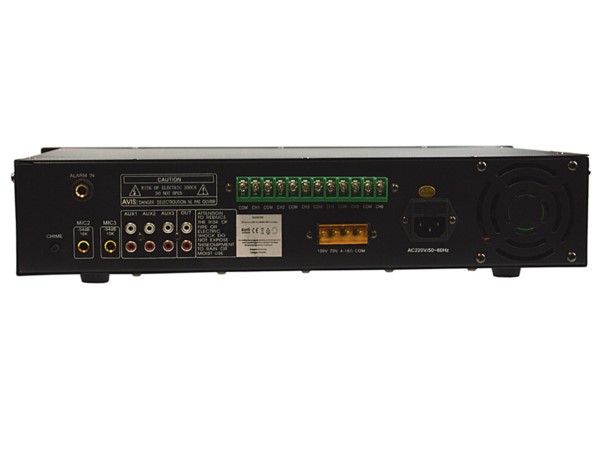

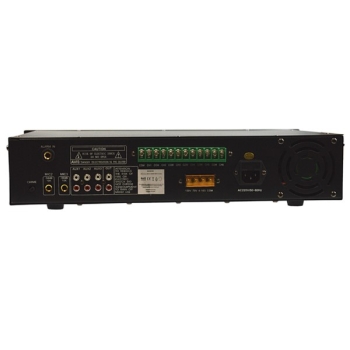

Opis tylnego panelu:

14. Regulacja siły głosu gongu

15. Gniazdo do podłączenia mikrofonu 2.

16. Gniazdo do podłączenia mikrofonu 3.

17. Aux 1 – gniazdo RCA do podłączenia odtwarzacza CD, DVD, radia itp.

18. Aux 2 – gniazdo RCA do podłączenia odtwarzacza CD, DVD, radia itp.

19. Aux 3 – gniazdo RCA do podłączenia odtwarzacza CD, DVD, radia itp.

20. Wyjście liniowe: Do podłączenia drugiego wzmacniacza aby uzyskać wysoką moc wyjściową

21. Terminale wyjściowe: 4/16 Ohm do podłączenia głośników o niskiej impedancji

22. Terminal podłączenia głośników 70V

       Terminal podłączenia głośników 100V

23. Zasilanie 230V (kabel w zestawie)

24. Wentylator

25. Terminal wyboru głośnika: Głośnik 100V może być podłączony do dowolnego portu COM/terminalu. Na przednim panelu istnieje możliwość wyboru strefy

26. Alarm: do podłączenia systemu alarmowego do wzmacniacza

(podłączamy wtykiem jack mono 6,3 do przełącznika bistabilnego przez rezystor 100om lub tak samo do zestyków przekaźnika w systemie alarmowym. Zestyki przekaźnika i przełącznika nie mogą być na masie, ani na żadnym innym potencjale)

28. Bezpiecznik

Zestaw zawiera kabel zasilający.
