FTP, UTP i STP – jakie są różnice i kiedy ekranować przewody?

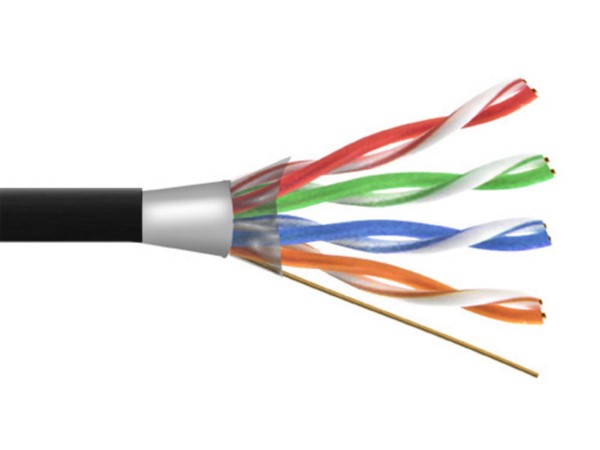

UTP to najprostsza skrętka komputerowa – bez dodatkowego ekranu. Wystarcza w środowiskach domowych, gdzie nie ma dużych zakłóceń. FTP to przewód z folią aluminiową wokół par lub całego pakietu, którego zadaniem jest ekranować sygnały przed wpływem zakłóceń elektromagnetycznych. STP idzie krok dalej – każda para przewodów jest ekranowana osobno.

Kiedy ekranować? Jeśli kabli biegnie obok tras energetycznych, w szachtach technicznych lub w środowiskach przemysłowych, kabel ekranowany FTP albo STP jest koniecznością. W zwykłych biurach i domach kabel UTP zwykle wystarczy, o ile okablowania nie krzyżuje się z przewodami wysokiego napięcia.

Kabel FTP kat.6a – dlaczego to dziś standard dla sieci teleinformatycznych?

Kat.6a to rozwinięcie kat.6, zapewniające stabilne działanie przy 10 Gb/s do 100 metrów. Obsługuje częstotliwości aż do 500 MHz, co daje zapas w porównaniu z kat.6, której parametry kończą się na 250 MHz. Kabel FTP w tej kategorii dodatkowo ekranuje sygnały, dzięki czemu ogranicza przesłuchy i poprawia stabilność.

Dzięki tym cechom kabli kat.6a są dziś rekomendowane do nowych instalacji w biurach, szkołach i wszędzie tam, gdzie sieci teleinformatycznych wymagają niezawodności i długiej perspektywy użytkowania. W praktyce oznacza to gotowość na rozwój technologii przez następne 10–15 lat.

Kat.5e, kat.6 i kat.6a – która kategoria kabli sprawdzi się w praktyce?

Kat.5e to najstarszy standard, nadal popularny ze względu na niską cenę. Obsługuje częstotliwość do 100 MHz i gigabitowe sieci. Kat.6 zwiększa pasmo i lepiej radzi sobie z przesłuchami, ale na 10G pozwala tylko do ok. 55 metrów. Kat.6a to pełne wsparcie dla 10GBASE-T i najlepszy kompromis między ceną a możliwościami.

Przy budowie nowych sieci komputerowych coraz rzadziej stosuje się kat.5e, ponieważ inwestycja w wyższą kategoria daje większą elastyczność. Jeśli planujesz instalację na lata, kategorii 6a to wybór najbezpieczniejszy.

Dca i CPR – jak klasy reakcji na ogień wpływają na wybór kabli?

Zgodnie z regulacją CPR, kable muszą być oznaczone klasą reakcji na ogień. Dca to poziom akceptowalny dla większości budynków biurowych i mieszkalnych. W praktyce wybór kabli Dca gwarantuje, że instalacja spełnia wymogi prawa budowlanego.

Przykładem mogą być kable wewnętrzny Dca bez halogenowy LSOH niebieski czy wewnętrzny Dca bez halogenowy LSOH pomarańczowy. Oznaczenia te informują nie tylko o klasie ogniowej, ale i o tym, że zastosowano bez halogenowe materiały, które zwiększają bezpieczeństwo użytkowników.

LSOH i LSZH – czym różnią się powłoki kabli i jakie mają zalety?

LSOH (Low Smoke Zero Halogen) i LSZH to określenia powłoka, które oznaczają brak halogenów w materiale izolacyjnym. W razie pożaru takie kable nie emitują toksycznych gazów i produkują mniej dymu. To ogromna zaleta w zamkniętych przestrzeniach, jak biura, szpitale czy szkoły.

Wybierając kabli LSOH, dbasz nie tylko o bezpieczeństwo, ale i zgodność z przepisami. Przykładowo, produkty takie jak Dca bez halogenowy LSOH niebieski są rekomendowane w instalacjach o podwyższonym standardzie bezpieczeństwa.

Dlaczego kable w bębnach 305m są najczęściej wybierane w instalacjach?

Kable w rolkach 305m to standard branżowy. Taka długość pozwala na wygodne cięcie odcinków do 90 metrów (plus zapasy na zarobienie złączy RJ45) i minimalizuje odpady. Dodatkowo 305m to kompromis między wagą a mobilnością – łatwo je transportować i rozwijać na budowie.

Dzięki temu instalatorzy mają pewność, że jedna rolka wystarczy na kilka punktów w typowej instalacji biurowej czy domowej. W przypadku dłuższych tras stosuje się kable w większych bębnach, ale 305m to złoty standard w branży.

RJ45 i rj-45 – jak poprawnie zakończyć skrętkę komputerową?

Poprawne zakończenie kabli to podstawa stabilnej transmisja. Wtyki RJ45/rj-45 muszą być zarobione zgodnie ze standardem T568A lub T568B. Błędy w kolejności par mogą skutkować brakiem sygnału lub spadkiem prędkości.

Ważne jest również zachowanie skrętu par do samego końca – rozplatanie przewodów na zbyt długim odcinku powoduje utratę parametrów. W instalacjach profesjonalnych stosuje się panele krosowe, co ułatwia utrzymanie jakości całej sieci.

Skrętka komputerowa w praktyce – od budowy sieci komputerowych po okablowania telekomunikacyjny

Skrętka FTP i skrętka UTP to dziś najczęściej stosowane kabli w budowy sieci komputerowych i systemach telekomunikacyjny. W praktyce przewody te służą do przesyłania danych w biurach, domach i serwerowniach. Dzięki konstrukcji z kilku par kabli, skrętka zapewnia redukcję przesłuchów i wysoką jakość sygnału.

Okablowania teleinformatyczne musi być projektowane tak, aby uwzględniało zarówno parametry techniczne, jak i aspekty bezpieczeństwa – od klasy Dca po odpowiednią powłoka. Dlatego tak ważne jest, by dobierać przewody zgodnie z normami i planowaną funkcją sieci.

Najczęstsze pytania o kable sieciowe – FAQ

• Czym różni się kat.5e od kat.6a?
  Kat.5e to 100 MHz i gigabit, kat.6a obsługuje 500 MHz i 10G.
• Kiedy wybrać kabel FTP?
  Gdy musisz ekranować przed silnymi zakłóceń elektromagnetycznych.
• Co oznacza LSOH?
  Bez halogenowa powłoka, bezpieczniejsza w razie pożaru.
• Dlaczego 305m to standard?
  To optymalna długość do cięcia przewodów i ekonomicznej pracy instalatora.

Podsumowanie – najważniejsze rzeczy do zapamiętania

• Dobór kabli wpływa bezpośrednio na jakość i szybkość sieci.
• Kabel FTP stosuje się, gdy trzeba ekranować przed zakłóceniami.
• Kat.6a to dziś najczęściej wybierana kategoria w nowych instalacjach.
• Dca i LSOH decydują o bezpieczeństwie przeciwpożarowym.
• Bębny 305m ułatwiają ekonomiczny montaż.
• Zakończenia RJ45 muszą być wykonane zgodnie z normą.
