Wzmacniacz MRS PA ZB3506SD 350W SD,USB 6-strefowy

Wzmacniacz miksujący ZB3506SD to 6-strefowy wzmacniacz o mocy 350 W. Wzmacniacz wyposażony jest w tuner radiowy FM, bluetooth oraz wejścia: 3 x MIC, 3 x AUX, 1x USB, 1x port na karty SD oraz wyjście do podłączenia wzmacniacza wspomagającego.

Sygnał w każdej z sześciu stref może być załączany niezależnie, za pomocą przycisków na płycie czołowej wzmacniacza. Niezależnie od sześciu wyjść strefowych, posiadają także wyjście główne końcówki mocy w wersji niskoimpedancyjnej oraz napięciowej.

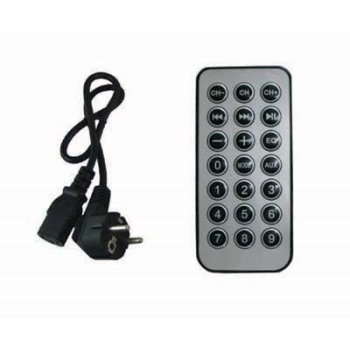

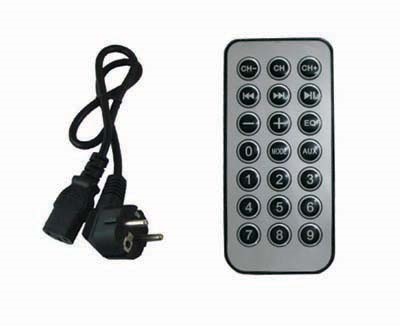

Urządzenie jest wyposażone w pilota zdalnej obsługi

  Wzmacniacz posiada regulację barwy dźwięku w postaci odrębnej regulacji basów i sopranów. Wzmacniacze wyposażono w wyjścia: COM, 4-16 Ω, 70V i 100V jak również w  zabezpieczenie Przeciwzwarciowe, Przeciwprzeciążeniowe

Wzmacniacz zasilany napięciem sieciowym 220-240V

   Przeznaczony do nagłaśniania korytarzy, pomieszczeń, miejsc użyteczności publicznej, sal konferencyjnych, restauracji, klubów fitness, saun itp

Dane techniczne

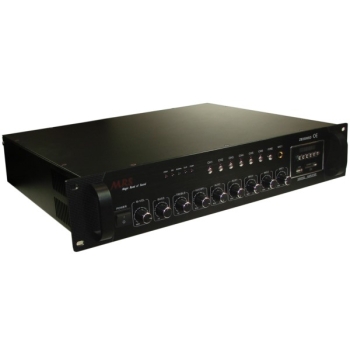

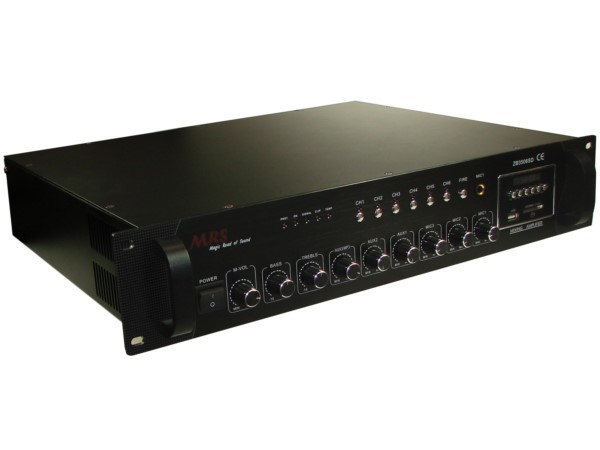

Opis przedniego panelu:

1. Przycisk zasilania włącz/wyłącz

2. Pokrętło regulacji wysokich tonów

3. Pokrętło regulacji niskich tonów

4. AUX-3/USB-SD: pokrętło do regulacji poziomu natężenia głosu na wyjściu AUX-3 gniazd tylniego panelu (19) a także wejścia USB-SD na przednim panelu

5. AUX-2: pokrętło do regulacji poziomu natężenia głosu na wyjściu AUX-2 gniazd tylniego panelu (18)

6. AUX-1: pokrętło do regulacji poziomu natężenia głosu na wyjściu AUX-1  gniazd tylniego panelu (17)

7. MIC-3: pokrętło do regulacji poziomu natężenia głosu trzeciego mikrofonu podłączonego do gniazda MIC3 tylniego panelu.

8. MIC-2: pokrętło do regulacji poziomu natężenia głosu drugiego mikrofonu podłączonego do gniazda MIC2 tylniego panelu.

9. MIC-1: pokrętło do regulacji poziomu natężenia głosu pierwszego mikrofonu podłączonego do gniazda MIC1 panelu przedniego.

10. Wyświetlacz USB-SD i jego przyciski obsługi

11. Wybór głośnika: Te przyciski służą do wyboru strefy, dioda LED sygnalizuje która strefa jest aktualnie aktywna. Można wybrać do 6 stref jednocześnie

12. Gniazdo do podłączenia mikrofonu 1.

13. Diody sygnalizacyjne LED.

Obsługa wyświetlacza USB-SD

27. Wyświetlacz LED: Pokazuje status AUX, USB, FM, SD, MP3 oraz tytuł ścieżki. Odpowiednia dioda zapali się gdy podłączysz pamięć do odpowiedniego wejścia.

28. PREV/VOL-: Przejście do poprzedniego utworu lub ściszenie.

29. Play/Pauza

30. NEXT/VOL+: Przejście do następnego utworu lub zgłośnienie

31. Mode: Zmiana trybu pracy

32. EQ: 5 funkcji dla lepszego odtwarzania danego typu muzyki

33. AUX: Odtwarzanie z zewnętrznego wejścia AUX.

34. IR: Czujnik IR dla pilota

35. USB: Do podłączenia zewnętrznego dysku USB (do 4GB)

36. Port SD: do podłączenia zewnętrznej karty SD (do 4GB)

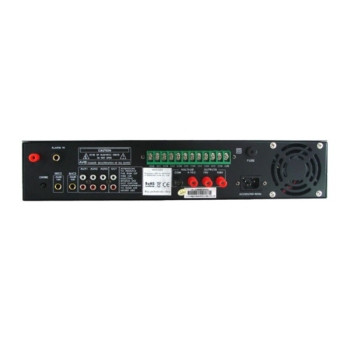

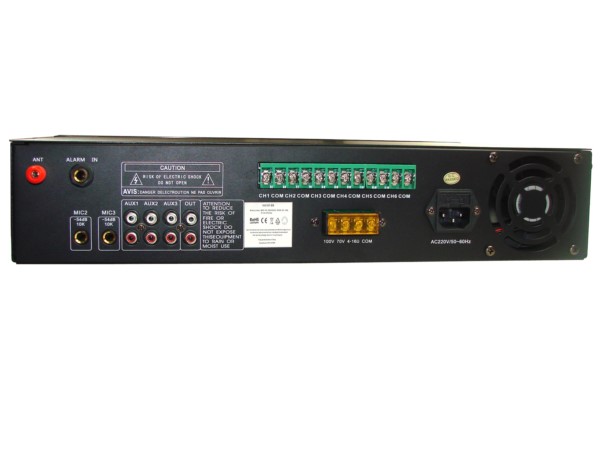

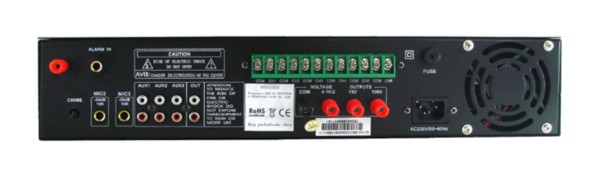

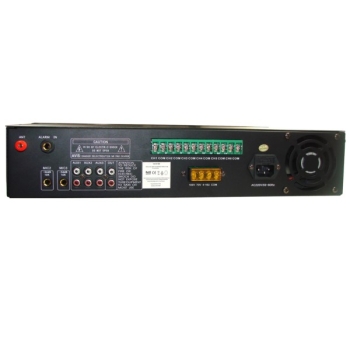

Opis panelu tylniego:

14. Regulacja siły głosu gongu  (dotyczy tylko modeli posiadających na płycie czołowej przycisk Chime)

15. Gniazdo do podłączenia mikrofonu 2.

16. Gniazdo do podłączenia mikrofonu 3.

17. Aux 1 – gniazdo RCA do podłączenia odtwarzacza CD, DVD, radia itp.

18. Aux 2 – gniazdo RCA do podłączenia odtwarzacza CD, DVD, radia itp.

19. Aux 3 – gniazdo RCA do podłączenia odtwarzacza CD, DVD, radia itp.

20. Wyjście liniowe: Do podłączenia drugiego wzmacniacza aby uzyskać wysoką moc wyjściową

21. Terminale wyjściowe: 4/16 Ohm do podłączenia głośników o niskiej impedancji

22. Terminal podłączenia głośników 70V

       Terminal podłączenia głośników 100V

23. Zasilanie 230V (kabel w zestawie)

24. Wentylator

25. Terminal wyboru głośnika: Głośnik 100V może być podłączony do dowolnego portu COM/terminalu. Na przednim panelu istnieje możliwość wyboru strefy

26. Alarm: do podłączenia systemu alarmowego do wzmacniacza

(podłączamy wtykiem jack mono 6,3 do przełącznika bistabilnego przez rezystor 100om lub tak samo do zestyków przekaźnika w systemie alarmowym. Zestyki przekaźnika i przełącznika nie mogą być na masie, ani na żadnym innym potencjale)

27. Antena FM

28. Bezpiecznik
