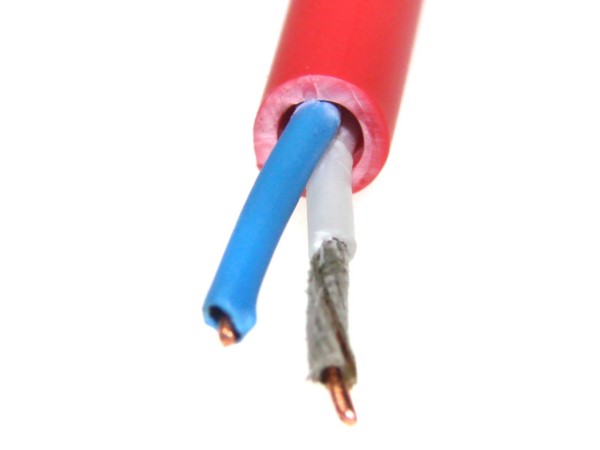

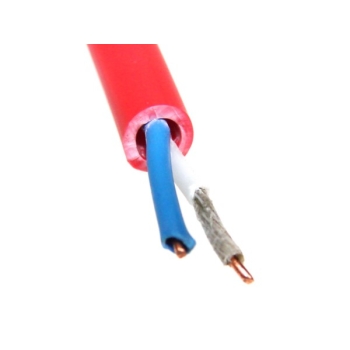

Przewód HTKSH PH 90 1x2x0,8mm

Dane techniczne:

Zakres temperatury:

Podczas pracy: -25°C do 70C

Podczas układania -5°C do 50°C

Napięcie pracy: 150V

Próba napięciowa:

Napięcie przemienne: 1500V

Napięcie stałe: 2250V

Rezystancja izolacji (minimum): 500 MΩ*km

Rezystancja pętli pary w temp. 20°C (maksymalnie):

Dla 0,5mm: 195,60 Ω/km

Dla 0,8mm: 75 Ω/km

Dla 1,0mm: 48 Ω/km

Pojemność skuteczna pary przy 1kHz (maksymalnie):

Kable bez ekranu: 120 nF/km

Kable ekranowane: 150 nF/km

Min. promień gięcia: 10 x Ø

Budowa:

Żyły: miedziane jednodrutowe wg PN-EN 60228 kl.1

Izolacja: bezhalogenowa mieszanka polimerowa

Kolory żył: zgodnie z PN -92/T-90321

Obwój ośrodka: taśma poliestrowa

Ekran: folia aluminiowa laminowana z żyłą

uziemiającą Ø=0,4mm

Powłoka zewnętrzna: bezhalogenowa mieszanka polimerowa

Kolor powłoki: czerwony

Zastosowanie:

Specjalne kable bezhalogenowe do łączenia telefonicznych urządzeń stacyjnychi teletransmisyjnych oraz transmisji danych za pomocą sygnałów analogowych icyfrowych w przeciwpożarowych instalacjach sterowania i sygnalizacji. Kable sąstosowane przede wszystkim jako tory transmisji i zasilania urządzeń liniowych(czujniki, moduły liniowe) w dozorowych liniach systemów sygnalizacjipożarowej, autonomicznych systemach sterowania gaszeniem i oddymianiapożarowego. Kable są stosowane w instalacjach wykorzystywanych w chwili „0”powstania pożaru (moment wykrycia pożaru przez centralę wykrywczą). Kable sąprzeznaczone do transmisji sygnału lub stanu wyzwalającego urządzeniapomocnicze, które w przypadku wykrycia pożaru są uruchamiane przez centralęsygnalizacji pożarowej (np. odłączenie wentylacji bytowej, sprowadzenie dźwigówosobowych, wyłączenie zasilania obiektu). Statyczny ekran zabezpiecza kableprzed wpływem zewnętrznych pól magnetycznych. Kable
